新（xīn）聞中心

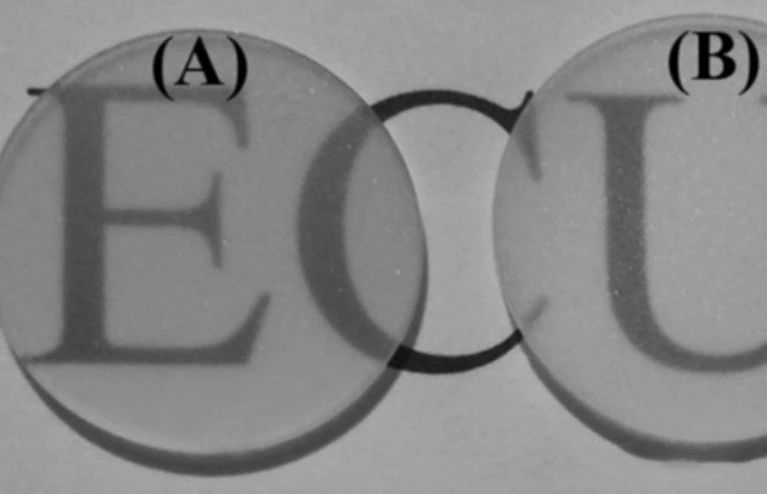

在我們通常的印象中，陶瓷都（dōu）是不透明，最多隻（zhī）是有一些透光。象一些薄瓷碗那樣（yàng），隔（gé）著可以隱約看到對麵的影子，卻無法（fǎ）象（xiàng）玻璃那樣，隔了好幾層（céng）還能將對麵看得清清楚楚（chǔ）。但是，如果有人告訴你，陶瓷其（qí）實也（yě）是可以做成透明的，你是不是覺得有點不可思議！

透（tòu）明陶瓷是怎麽做出來的呢？

在回答這個（gè）問題（tí）之前，我們先要搞清楚另一個問題，就是常見（jiàn）的陶（táo）瓷為什麽（me）不透明？ 比如，同樣是氧化鋁，藍寶石晶體可以（yǐ）象水晶（jīng）一樣晶瑩剔透，而我們常見的氧化鋁瓷卻（què）是白色的。這（zhè）是為什麽呢？

說起（qǐ）來其實原因很簡單（dān），就（jiù）是陶瓷不象晶體那樣純潔，其中各種雜七雜八妨（fáng）礙透明的東西太（tài）多。從目（mù）前的研究看，至少有以下幾種：

一是氣孔。通常的情況下，陶瓷不管怎麽（me）燒，坯體中多多少少總會殘餘一些氣（qì）孔。這些氣孔就是影響光線透過的（de）最大因素。從理論上看，是因為（wéi）氣孔和陶（táo）瓷自身之間的折射率相差太大，光（guāng）線（xiàn）射入後會產生強烈的（de）散射和（hé）折射。氣孔量越大，散射越嚴重，陶瓷就越不透明。和氣孔相似的還有各種雜質。通常（cháng）雜質的折射率和陶瓷基質並不一致，所以也會（huì）成為散射中心，影響光線的透過。

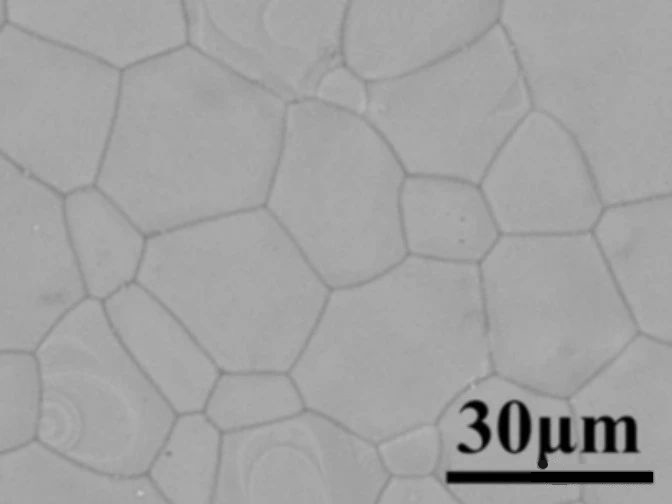

二是晶界。晶界是陶瓷（cí）中特有的結構（gòu），玻璃、晶體中都沒有。從微（wēi）觀上看，陶瓷其實是由很多小晶粒燒結在一起構成的。這些小晶粒之（zhī）間的區域就是晶界。光線通過時，也會在晶界上產生散射。有時候，晶界的散射還會特別嚴重。

除此之外，陶瓷晶粒的大小、陶瓷表麵的光潔度（dù）等也會影響到光線的透過。如果晶粒大小與入射光的波長相近，光線散射很強；而表麵粗糙，則漫反射（shè）越（yuè）明顯。這些都會使陶瓷變得不透明。

知（zhī）道（dào）了這些原因，要（yào）獲得透明陶瓷就變得十分簡單了，努力消除各種對光的散射的各種因（yīn）素就OK了。綜合起來，隻要滿足以下幾個條件，就能得到透明陶瓷：

一是密度要高。一般認為至少要達到理論密度的99.9％以（yǐ）上，也就是說（shuō）氣孔率要小於萬分之一（yī）。

二是晶界幹淨，不存在空隙、雜質和玻璃等。總之要讓晶界與晶（jīng）體（tǐ）的光學性質差別盡可能小。

三是晶粒較小而且均勻、表（biǎo）麵光潔度高．

當然（rán），還有兩個基本條件，就是組成陶瓷的晶粒本（běn）身（shēn）得透明，不（bú）會吸收光線（xiàn）。最好也不會有光學各（gè）向異性，也就是各個方向光線（xiàn）的折射（shè）率都一（yī）樣。這（zhè）個好理解，因為如果是一塊煤炭，想洗成白色總是不可能的。

不過，雖然理論上說起來簡單，要（yào）在實踐中真正滿足以上所有這些要求（qiú）卻並不（bú）容易。好在經（jīng）過科技工作者的努力，還是想出了（le）不少辦法。具體說來，主要有以下（xià）幾種：

一是原料（liào）上，選（xuǎn）擇（zé）純度高、顆粒均勻、活性高的粉體（tǐ）。純（chún）度高，雜質就少；顆粒均（jun1）勻，在燒成陶瓷後就不（bú）容易出現晶粒大小不一；活性高，就（jiù）好燒，比較容易達到較高的密度。事實上，如今用（yòng）做燒製透（tòu）明陶瓷的原料，都是人工化（huà）學反應合成的，不會直接采用礦物粉料。

二（èr）是成型上，會盡（jìn）量提高素坯的密度。比如采（cǎi）用等靜壓、超高壓等（děng）技術，讓坯體在沒有進（jìn）窯爐燒（shāo）之前就會一個比較高的原始（shǐ）密度（dù），這樣就方便之後陶瓷的燒成。

三是在燒成時，采取各種新的燒結技術。一般的氣窯（yáo）或（huò）電窯中是很難燒成透明陶瓷（cí）的，因為最後一點（diǎn）點氣孔無法排幹淨。為了獲得透明陶瓷，必須采用特種燒結（jié）。比如現在最常見的（de）氧化鋁透明陶瓷，就是在氫氣爐中燒出來的。也就（jiù）是（shì）在燒成時不斷往窯爐中通氫氣，讓陶瓷中的氣孔中充滿氫氣，這樣就比較容易排掉。另外（wài）常見的還有壓力燒結，包括熱壓燒結和（hé）熱（rè）等靜（jìng）壓燒（shāo）結等。就是在燒陶瓷的過程中施加壓力，促進陶瓷中氣孔的排除……

總之，通過這樣各方麵（miàn）的努（nǔ）力之後，就可以得（dé）到所需的透明陶瓷了。當然，這樣得到的透明陶瓷成本和價格比我們常見的普通陶瓷要高多了，因此（cǐ）一般隻用在一些特殊的場（chǎng）合，比如燈管材料、激（jī）光材料、高級裝甲材料等等。更具體（tǐ）的用途，我們改天再來聊吧。
