LED顯示屏接地的重要性

文章出處：www.hanxiacao.com作者：上海大香蕉9草在线發表時間：2018-06-28

LED顯示屏不接地，漏電流不但可能引起芯片損壞或者燈管燒壞。如果使用20個電源以上，累加的漏電流達到70mA以上，足以導致漏電保護器損壞，切斷供電。這也是為什麽LED顯示屏無法使用漏電保護器的原因。

如果不接漏保而且LED顯示屏不接地，電源疊加的漏電流將超過人體安全電流，110V的電壓足以致人死亡。而接地後，電源外殼電壓對人體接近0，表明電源與人體之間不存在電位差，漏電流被導入大地。

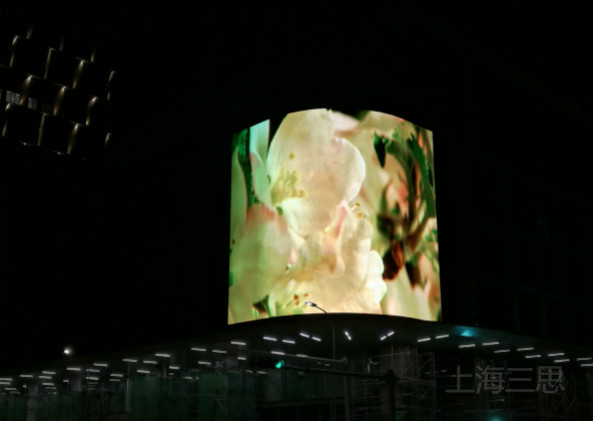

LED顯示屏接地

LED屏接地注意事項：

1、每個電源都必須從接地端子接地，並鎖緊；

2、接地電阻不得大於4Ω；

3、地線應為專屬導線，嚴禁和零線聯接；

4、地線上不得安裝空開或熔斷器；

5、地線和接地端子都應遠離防雷接地端20以上；

為了保證電源AC/DC轉化的穩定性，電源廠家按照國家3C強製標準在AC220V輸入端的電路設計中，從火線至地線跨接一個EMI濾波電路。以保證AC220V輸入的穩定性，所以所有的電源在工作是都會存在濾波漏電，單個電源的漏電流的3.5mA左右。漏電電壓約為110V。LED顯示屏是的主體元件是LED和驅動芯片,屬於微電子產品的集合體,LED的工作電壓在5V左右,一般工作電流為20毫安以下。它的工作特性決定了它麵對靜電和異常電壓或電流衝擊的抗性十分脆弱。而電源接地是LED顯示屏最常用的一種保護方法。
